涂料發(fā)花和浮色的原理和解決方案
發(fā)花和浮色是在漆膜干燥時(shí)顏料在漆膜中不均勻分布而形成的漆膜缺陷。
發(fā)花是指顏色是斑塊狀
浮色是表面顏色是均一的，但會(huì)出現(xiàn)比所用的混合顏料應(yīng)產(chǎn)生的顏色或深或淺的變化
發(fā)花是由于各種顏料在漆膜中水平方向的分離引起的，而浮色是顏料在垂直方向的分離引起的。
涂料中至少含有兩種以上的顏料時(shí)發(fā)花才明顯，例如一種淺藍(lán)有光磁漆會(huì)在淺藍(lán)色背景上出現(xiàn)較深的藍(lán)色線條斑塊圖案，圖案傾向于六邊形，但很少是完美的六邊形，另外，對(duì)于一種不同的淺藍(lán)色涂料，顏色的圖案可能會(huì)倒過(guò)來(lái)，線條是淺藍(lán)色，背景是較深的藍(lán)色，這些現(xiàn)象是顏料分離造成的。
當(dāng)漆膜干燥時(shí)，表面張力梯度造成涂料的對(duì)流，導(dǎo)致顏料的分離。

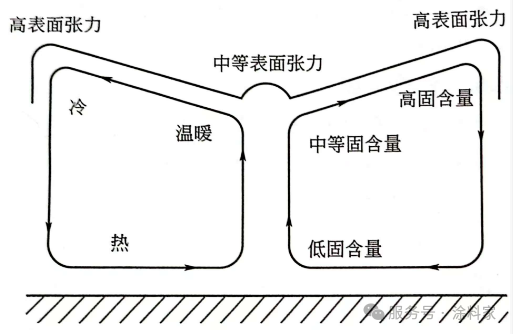

漆膜干燥過(guò)程中溶劑從漆膜中快速揮發(fā)引起強(qiáng)烈的湍流，對(duì)流的方式是靠涂料從底層向上流動(dòng)，再循環(huán)向下流進(jìn)漆膜底層，在升到表面的新涂料再往下回流之前，溶劑揮發(fā)，濃度增加，溫度下降，表面張力增加，表面張力梯度維持了對(duì)流流動(dòng)，流動(dòng)的方式近乎是圓形，但隨著圖形的擴(kuò)大，會(huì)與其他流動(dòng)發(fā)生交會(huì)，對(duì)流受到擠壓，如果體系是非常規(guī)整的，會(huì)形成六邊形的貝納德旋渦圖案。參見下圖。
隨著溶劑的持續(xù)揮發(fā)，黏度增加，顏料顆粒的活動(dòng)變得困難，粒徑最小、密度最低的顆?；顒?dòng)的距離最遠(yuǎn)，而粒徑最大、密度最高的顆粒很快就停止活動(dòng)，就形成發(fā)花的圖案。
如果涂料中一種顏料會(huì)絮凝，而另一種是不絮凝的超細(xì)分散體，出現(xiàn)發(fā)花的可能性尤其大。粒徑細(xì)小的顏料移動(dòng)的距離最遠(yuǎn)，隨對(duì)流流到兩個(gè)相鄰的貝納德旋渦邊緣，在相鄰兩個(gè)貝納德旋渦邊緣處，小粒徑顏料濃度較高，而在貝納德渦的中心粗粒徑的顏料濃度較高。以淺藍(lán)色涂料為例，如白色顏料絮凝了，而藍(lán)色顏料沒有絮凝，就會(huì)看到在淺藍(lán)色背景上出現(xiàn)深藍(lán)色線條；如果反過(guò)來(lái)，藍(lán)色顏料絮凝了，而白色顏料沒有絮凝，淺藍(lán)色的線條出現(xiàn)在深藍(lán)色的背景上。
發(fā)花在單一顏料的涂料中也可能發(fā)生，是由表面的顏料不均勻造成的。
通過(guò)對(duì)顏料分散體進(jìn)行恰當(dāng)?shù)?span id="mxngxeq9e4n" class="">穩(wěn)定化處理，不讓顏料發(fā)生絮凝，發(fā)花也會(huì)減輕，然而即使顏料不絮凝，也會(huì)發(fā)生發(fā)花，因?yàn)樗玫念伭暇哂胁煌牧胶兔芏龋e一個(gè)例子，用超細(xì)高色素的炭黑和鈦白粉制備灰色涂料，鈦白不僅粒徑是炭黑的好幾倍，而且密度是炭黑的4倍，采用粒徑大一些，著色力差一些的炭黑如燈黑制備灰色涂料，出現(xiàn)發(fā)花的可能性會(huì)低得多。
如果使用揮發(fā)慢的溶劑也可減少發(fā)花現(xiàn)象。使用揮發(fā)慢的溶劑不太容易形成表面張力梯度，流動(dòng)也受限制，發(fā)花能減輕。
如出現(xiàn)發(fā)花現(xiàn)象，配方師首先應(yīng)重新設(shè)計(jì)配方來(lái)解決這個(gè)問(wèn)題，通常的做法是不要去選擇容易絮凝的顏料，有時(shí)為了降低了涂料的施工粘度添加了溶劑，造成顏料絮凝，此時(shí)，改變?nèi)軇┚湍芟l(fā)花。有一些情況中有必要改變樹脂和用于穩(wěn)定顏料分散的分散劑。
另一個(gè)解決發(fā)花的途徑是采用助劑，針對(duì)另一些由表面張力梯度造成的流動(dòng)現(xiàn)象，可以通過(guò)加硅油來(lái)阻止發(fā)花的產(chǎn)生。
浮色是指表面顏色均一，但與混合顏料本應(yīng)呈現(xiàn)的顏色有差異，例如一種顏色均勻的灰色涂料，但其顏色比由黑色和白色顏料按一定比例調(diào)配的預(yù)期色要深，浮色中最棘手的問(wèn)題是浮色程度會(huì)隨施工的環(huán)境條件而變化，導(dǎo)致一種涂料涂到物件上產(chǎn)生不同的顏色，浮色是由于涂料中一種或幾種顏料在表面富集而造成的。分層被認(rèn)為是由于顏料在涂膜中不同的沉淀速度造成的，是顏料的密度、粒徑的差異或某一種顏料發(fā)生絮凝而造成的。
浮色會(huì)因涂膜厚、漆料黏度低和溶劑的揮發(fā)速率慢而加重，這就是說(shuō)，以上任何一個(gè)因素都會(huì)使漆膜在更長(zhǎng)的時(shí)間里保持低黏狀態(tài)，因此更多的顏料會(huì)出現(xiàn)沉淀。
浮色可簡(jiǎn)單地通過(guò)擦拭一小塊濕漆膜來(lái)確定，如擦拭的區(qū)域出現(xiàn)不同顏色，肯定出現(xiàn)浮色了、應(yīng)對(duì)措施是要盡量避免使用易絮凝、密度低和粒徑小的顏料，如可能的話，盡量使用揮發(fā)快的溶劑和高黏度的漆料。
